Tectónica

Estudia deformaciones de los materiales terrestres a escala mediana. metros a Kilómetros.

Cambio de forma de los materiales sólidos

Dependen de:

• Esfuerzo (fuerza / superficie) . Presión o extensión dirigida
• Composición Minerales o fluidos (especialmente agua)
• Temperatura
• Presión litostática No dirigida

Los esfuerzos sobre los materiales los deforman por:

- Elongación o estiramiento. Fuerzas en la misma dirección pero sentidos opuestos divergentes
- Compresión o acortamiento. Fuerzas en la misma dirección pero sentidos opuestos convergentes
- Cizalla. Fuerzas en paralelo. Cambia las relaciones angulares de las rocas.

Elásticas

El material recupera la forma original una vez que cesa el esfuerzo.
Son deformaciones muy diversas entre ellas las ondas sísmicas

Dúctiles o plásticas

El material queda deformado tras el esfuerzo.
En las rocas se denominan Pliegues

Frágiles o roturas

Se interrumpe continuidad del material.
En las rocas se denominan Fracturas

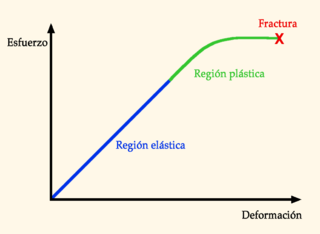

El proceso de deformación siempre pasa por deformacion elástica, deformación plástica y rotura.
La etapa plástica puede faltar.

El internalo de esfuerzo para cada deformación depende del material, temperatura y presión

Se denominan materiales dúctiles a los que sufren con facilidad deformaciones plásticas
Se denominan materiales frágiles a los qe no sufren deformación plástica, pasan de elásticas a roturas.

En las rocas...

Las deformaciones elásticas no son permanentes y no dejan estructuras reconocibles

Las deformaciones e lásticas recibel el nombre de Pliegues

Las Roturas reciben el nombre de Fracturas
Las fracturas pueden ser diaclasas si no hay desplazamineto aprecible entre los bloques y fallas si si lo hay

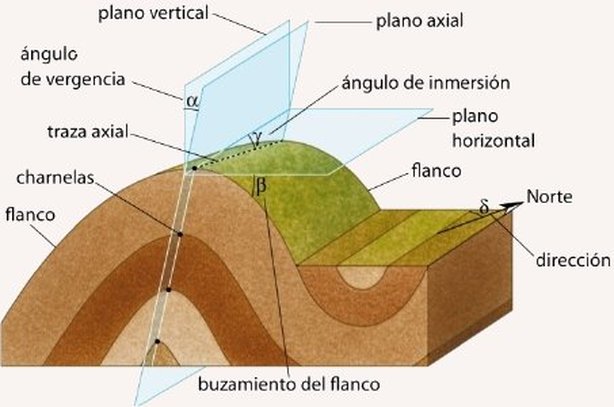

Resultado de la deformación plástica de las rocas
Son observables fácilmente en materiales estratificados.

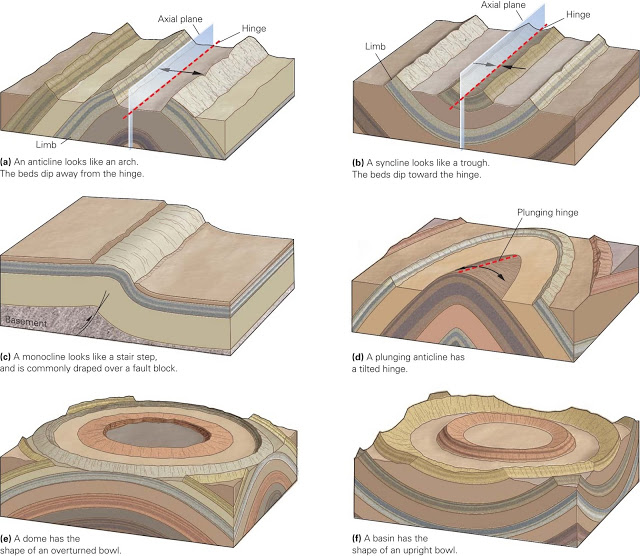

Clasificación de pliegues
Criterio	Tipos
Apertura o Forma	Antiforma	Convexos vistos desde arriba
	Sinforma	Cóncavos vistos desde arriba
	Neutro	Eje vertical
Disposición de los estratos	Anticlinal	Estratos modernos rodean antiguos
	Sinclinal	Estratos antiguos rodean modernos
Inclinación del plano axial	Rectos	Plano axial aproximadamente vertical
	Inclinados	Plano axial inclinado

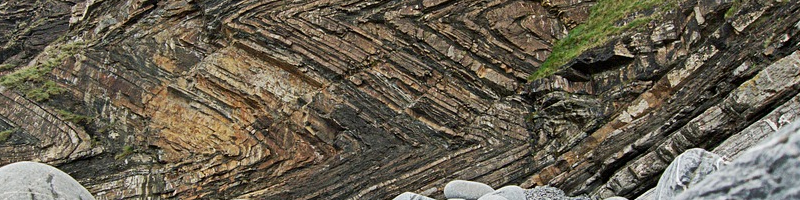

	Tumbados	Plano axial aproximadamente horizontal
	Invertidos	Plano axial girado más de 90º
Inclinación de los flancos	Monoclinal
	Convergente
	Divergente
Ángulo de los flancos	Suaves o abiertos	Flancos poco imclinados
	Apretados	Flancos muy inclinados
Variación de espesor de los estratos	Paralelos. Isopacos o Flexodeslizantes	Mantienen grosor de los estratos . Necesitan un deslizamineto entre ellos
	Similares o Anisopacos	Espesor reducido en los flancos. Constante medido paralelo al lano axial . Planos de esquistosidad

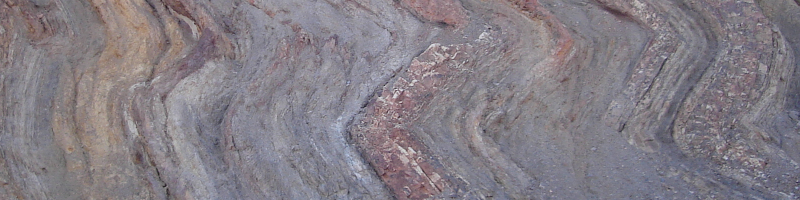

	Bandeados. Angulosos o en Acordeón	Mantienen espesor sin deslizar. Giros bruscos en charnela
	Fluidales
Forma	Regulares
	Domos
	Cubetas
	Monoclinales
	Encofrados

Tipos de asociaciones de pliegues
Criterio	Tipos
	Isoclinal	Alternancia sin cambio de nivel
	Anticlinorio	Anticlinal de pliegues
	Sinclinorio	Sinclinal de pliegues
	En relevo
	En cascada	Pliegues en plano inclinado

Existen circunstancias variadas que dan lugar a la formación de pliegues en las rocas:

Esfuerzos tectónicos

Compresión del terreno
Alternancia de anticlinales y sinclinales

Movimientos verticales
Pliegues encofrados o monoclinales

Diapiros
Domos

En las zonas superficiales se producen pliegues Isopacos
En las zonas profundas se producen pliegues similares
En las zonas muy profundas se producen pliegues fluidales

Esfuerzos no tectónicos

Compactación diferencial

Deslizamiento gravitacional de materiales plásticos.

Formación

Las diaclasas pueden producirse por varios motivos.
Los principales son:

Esfuerzos tectónicos

Compresión : En parte cóncava de los pliegues y en fallas infersas
Distensión ; Suelen ser ortogonales. En parte conversa de los pliegues

Liberación de esfuerzo confinante

Se producen en rocas frágiles que ascienden a la superficie y se liberan de la presión de rocas suplayacentes
Ejemplo típico son los batolitos graníticos

Enfriamiento de rocas ígneas

El enriamineto disminuye el volumen y forma diaclasado

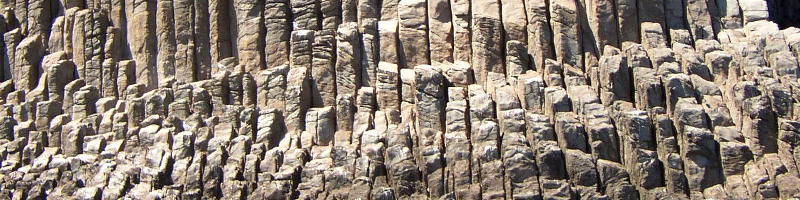

Por ejemplo columnas de baslto

Disminución de volumen de algunas rocas

Ejemplo deshidratación de arcillas

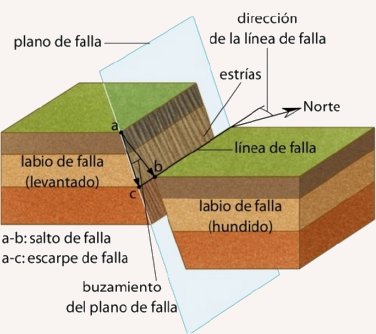

Elementos de una falla

- Plano de falla: Superficie de desplazamineto de los bloques
- Labios de falla: Cada uno de los bloques desplazados
- Salto de falla: Recorrido de los bloques. Tiene componentes; Vertical Horizontal En dirección
- Buzamineto del plano
- Dirección

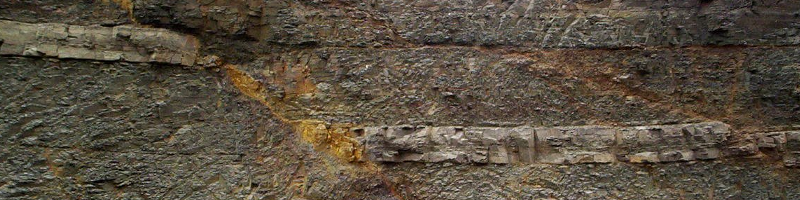

Tipos de fallas

Clasificación de las Fallas
Criterio	Tipos
	Normal o directa
	Vertical
	Inversa
	De desgarre u horizontales
	En dirección o transformantes
	En tijera o rotacional	Normal a un lado e inversa al otro
	Lístricas	Plano de falla cada vez más tendido



Asociaciones de fallas

Asociaciones de fallas
Criterio	Tipos

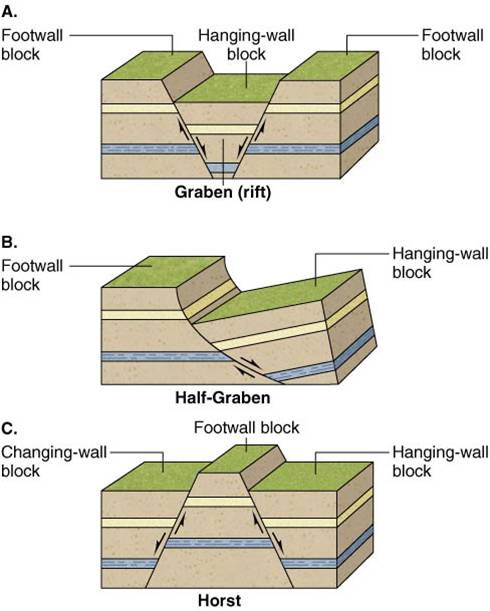

Fallas conjugadas	Horst o Macizo tectónico	Elevación producida por hundimiento de los flancos por fallas normales
	Graben o fosa tectónica	Depresión formada por fallas normales

Formación

Esfuerzos tectónicos

Compresión :
Se forman fallas inversas y fallas de desgarre . El terreno se engruesa y acorta
Por ejemplo en orógenos

Distensión
Se forman fallas normales y verticales. El terreno se adelgaza y alarga.
Ejemplo una fosa tectónica o un rift

Esfuerzos laterales
Se forman fallas en dirección otransformantes
Ejemplo entre dos zonas separadas de una dorsal oceánica en fallas de transformación

Fallas gravitacionales

Caídas de materiales a favor de la gravedad. Producen fallas lístricas
Por ejemplo deslizamientos

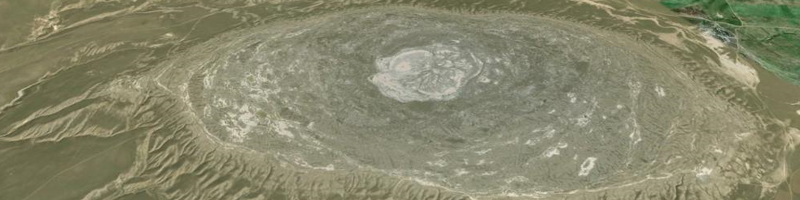

Salida al exterior terrestre de materiales sedimentarios plásticos y poco densos.

Suelen producirse en grandes masas de sal gema, yesos, arcillas yesosas

Pueden aparecer en pliegues, fallas, escamas en forma de seta, chimeneas diapíricas o domos

Lugares de formación

Valles es rift

Dorsales oceánicas

Fosas tectónicas en fallas de transformación

Estructuras tectónicas

Fallas normales en superficie y rocas rígidas que provocan fosas y nacizos tectónicos
Pliegues encofrados adaptados a estas fallas en materiales más plásticos
Pliegues muy amplios en profundidad no identificables

Proceso recibe ea veces el nombre de Rifting

Lugares de formación

Fallas de tranformación

Estructuras tectónicas

Fallas en dirección.

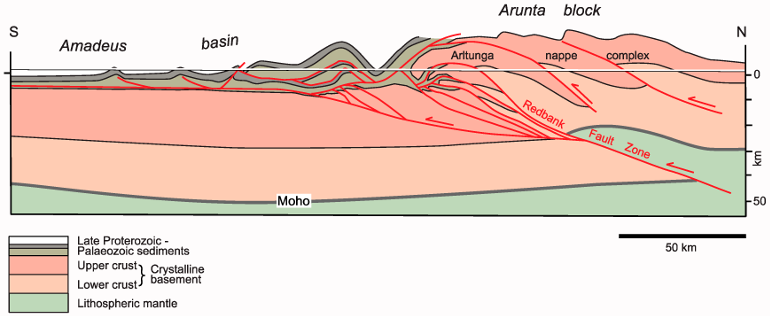

La compresión de una zona terrestre da logar a un acortamiento y engrosamiento del terreno

Las deformaciones sufridas van a depender del esfuerzo sufrido y de la profundidad de las rocas que es aproximadamente proporcional a la temperatura y la presión de confinamiento.

Zonas superficiales son generalmente frágiles y sufren fallas inversas
Las zonas más profundas tienen entas mismas fallas en rocas frágiles (cristalinas) pero son más frecuentes los pliegues
En zonas más profundas se produce metamosrfismos con pliegues similares o fluidales hasta la fusión de las rocas.

Formación

Se forman por bordes destructivos de las placas litosféricas

Arcos insulares

Tipo perioceáico o andino

Abundantes terremotos y volcanes

Tipo bicontinental o de colisión

Orogenias

Orogenia	Periodo	Continentes implicados
Cadomiense	650-500	Norte y CentroEuropa
Panafricana	600-500	Áfica, Sudamérica y Antártida
Caledoniana	500-400	Norte y Centroeuropa Norteamérica
Varisca o Herziana	370-300	Europa, norte de frica y Norteamérica
Cimérica	200-70	Asia central
Alpina	70- actualidad	Sur de Eurasia
